<<     Ремонт кулисы от Ewgen57 и переборка от Demon     >>


Ewgen57:
Евгений

Орёл
Аватара пользователя
Сообщений: 949
Зарегистрирован:
26 апр 2010, 16:00
#1     Ремонт кулисы от Ewgen57 и переборка от Demon 27 окт 2010, 08:41

Ремонт кулисы КПП
[ наверх ]  [ ссылка ]
25kostik:
Константин

Кировская обл
Аватара пользователя
Сообщений: 1604
Зарегистрирован:
27 апр 2010, 18:19
#2     Переборка кулисы Demon 05 апр 2011, 13:33

Отчёт сделан не мной, а великоуважаемым Demon!
Я всего лишь воскресил отчёт после переездов форума.

первая и вторая части

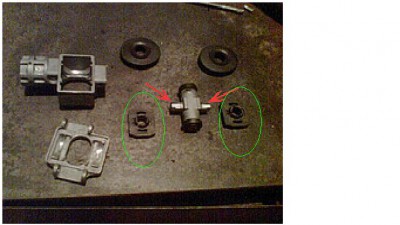

От себя добавлю, что я резиновые пластины обведённые зелёным вырезал из подходящей по толщине резины сплошными, без прорезей. Концы крестовины я восстанавливал холодной сваркой, они были на конус, я из зачистил крупной нождачкой и намазал холодную сварку. Придал форму напильником после затвердения. Для долговечности и снижения трения поверх намотал ФУМ ленту. Где то уже 2,5 года- полёт нормальный.



 Вложения:
Безымянный.JPG [ 40.96 КБ | Просмотров: 16726 ]
Он крепился к палке металлическими2.rar [63.76 КБ]
Скачиваний: 949
Отчет о перебnорке кулисы КПП1.rar [215.5 КБ]
Скачиваний: 815
[ наверх ]  [ ссылка ]
shahta online:
Алексей

Зеленоград
Аватара пользователя
Сообщений: 67
Зарегистрирован:
01 янв 1970, 03:00
#3     Re: Ремонт кулисы КПП 29 май 2011, 18:36

вот мои пять копеек) Вырезал небольшой кусок из камеры, надел его на обойму шарнира, потом на неё ещё один кусок, и загнал обойму в крепёжную пластину. Сидит очень крепко. Пользуюсь пол-года всё отлично.
[ наверх ]  [ ссылка ]
25kostik:
Константин

Кировская обл
Аватара пользователя
Сообщений: 1604
Зарегистрирован:
27 апр 2010, 18:19
#4     Re: Переборка кулисы Demon 03 авг 2011, 18:24

какое кольцо и какая резинка? Резинки, обведённые зелёным, я вырезал и цельного куска резины (брызговика от мотоцикла без прорезей). Скорости переключаются чётко, люфт еле заметный, скорее из-за того, что шар рычага болтается в посадочном месте как ... карандаш в стакане.
[ наверх ]  [ ссылка ]
FryPpy:
Alex

Сообщений: 2654
Зарегистрирован:
02 дек 2010, 21:57
#5     Re: Ремонт кулисы от Ewgen57 и переборка от Demon 06 сен 2011, 21:46

Прошу здесь ничего самим не писать, внесение отчетов через модератора.
Обсуждение отчета здесь
viewtopic.php?f=21&t=4473
После обсуждения автор добавит оттуда все замечания в этот отчет!
[ наверх ]  [ ссылка ]
valerun:
Валерий Ефимов

Санкт-Петербург
Аватара пользователя
Сообщений: 11545
Зарегистрирован:
28 апр 2010, 20:34
#6     Re: Ремонт кулисы от Ewgen57 и переборка от Demon 26 фев 2017, 22:24

Вот мой вариант ремонта кулисы.
Правда сразу не собрался написать отчет, а сейчас подзабыл уже, но там и так понятно, когда разберешь, а вариант работает с 2011 года и никаких нареканий!!!

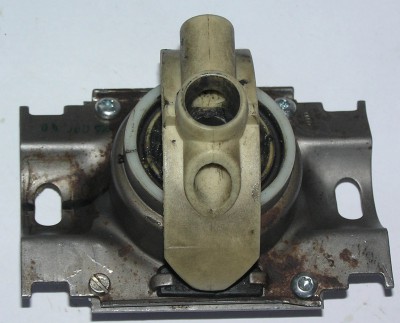

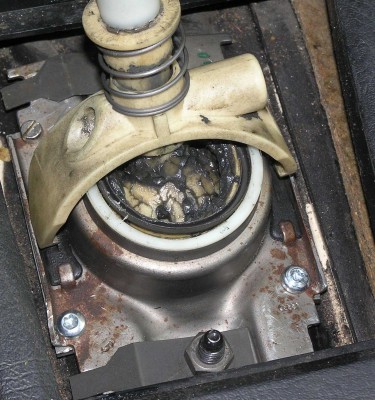

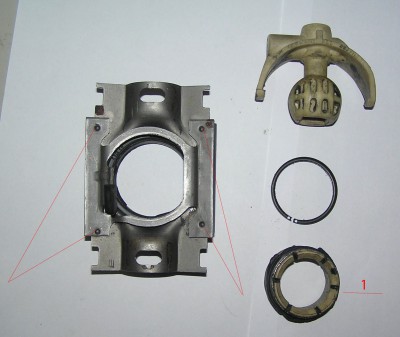

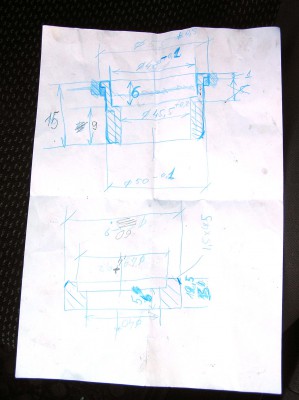

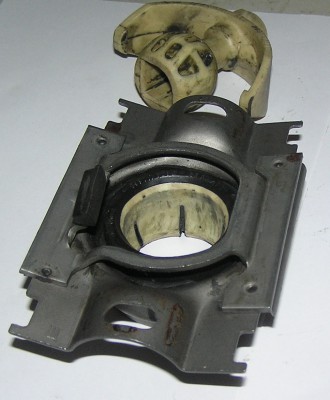

Там вся задача состоит в том, чтобы как - то закрепить центральную втулку 1 в корпусе (фото 2). Я выточил из капролона (верхнее по эскизу) кольцо, разрезал его в одном месте (на фото 4 видно рез), чтобы вставить в корпус, вставил в него штатную центральную втулку 1 и подпер снизу тоже капролоновой шайбой (нижняя на эскизе), для чего высверлил 4 точки сварки и поставил вместо точек 4 болта - все смазал, собрал и катаюсь! Размеры все брал сразу по месту, поэтому на эскизе немного начиркано, но разобрать можно :)



 Вложения:
P9280055.JPG [ 236.03 КБ | Просмотров: 6680 ]
P9270024.JPG [ 207.99 КБ | Просмотров: 6680 ]
P9270037.JPG [ 199.42 КБ | Просмотров: 6680 ]
P9280047.JPG [ 194.13 КБ | Просмотров: 6680 ]
P9280049.JPG [ 245.26 КБ | Просмотров: 6680 ]
P9280051.JPG [ 229.1 КБ | Просмотров: 6680 ]
[ наверх ]  [ ссылка ]
