Автор:  valerun [ 26 окт 2010, 20:34 ]
Заголовок сообщения:  Ремонт петли двери.

Пришло время восстановить петлю двери.
Решил подумать, как сделать все из подручных материалов с наименьшим привлечением «спецтехники», проблем закалки и шлифовки 
Решение нашлось, как всегда простое и почти халявное, а потому считаю гениальное 
Вышло так, что для восстановления петли можно использовать отходы предыдущих боев с машиной!!!
Нам понадобятся:

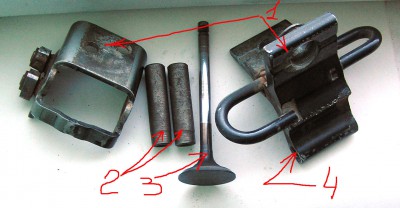

Фото 1 -Заготовки

1. петля б/у – 1 шт, поз. 1
2. клапан – 1 шт, поз. 3 (любой – впускной или выпускной), если сами не меняли еще, то на любой СТО – в помойке, (клапан закален и имеет прекрасную прочность для наших целей)
3. направляющие клапана – 2 шт, поз. 2 (любые – впускные или выпускные), если сами не меняли еще, то на любой СТО – в помойке, (направляющие изготовлены из металлокерамики и прекрасно работают в сочетании с материалом и твердостью клапана – думаю, что никто в этом не сомневается)
4. развертка на 8 и сверло под нее 7,9-7,95 и сверло на 9,8-10 и на 10,1(или по своему размеру)
5. знакомый токарь и немного сварщика.
Начинаем:
1. Сначала разбираем старую петлю – отмачиваем, снизу снимаем стопорную шайбу и выбиваем ось.
2. Вынимаем остатки втулок из отверстия петли поз.4 и проходим сверлом 10,0 (предварительно можно меньшими сверлами). Этот размер (и размер втулки под запрессовку) определяется тем, как разбито отверстие. У меня отверстие было неровным, но около 10-10,3.
3. Заказываем токарю две втулки из направляющих клапанов по эксизу:

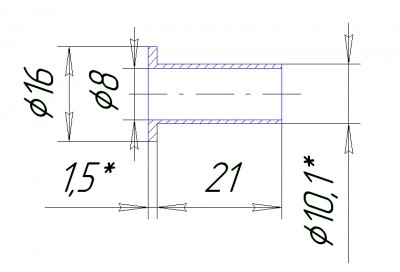

Фото 2 - Эскиз втулки

• размеры 10,1* и 1,5* определяются размерами петли

4. запрессовываем втулки поз.5 в отверстия петли поз.4 и разворачиваем разверткой 8,0 мм

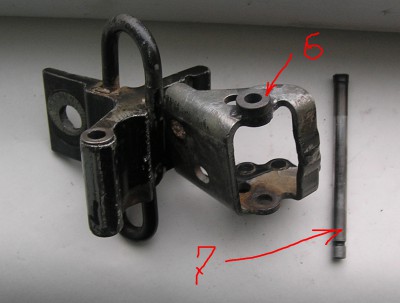

5. После этого оцениваем целостность отверстий на ответной части петли и если есть эллипсность, то заказываем токарю шайбу 16х7,9х6 , привариваем ее к петле снаружи, предварительно вставив ось, для центровки, и после сварки проходим разверткой 8,0…получаем исправленное отверстие поз.6.
6. Отрезаем тарелку клапана, ну и по желанию длину… и получаем ось поз.7

фото 3

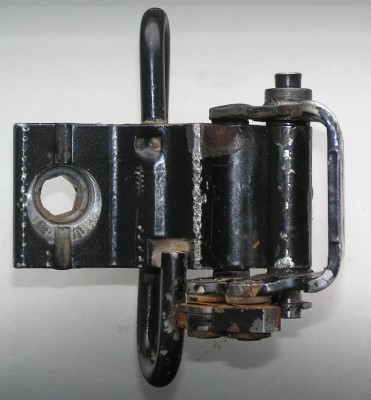

7. Собираем все до кучи и получаем готовую петлю!!!

фото 4

Вот и всё, вроде и не сложно!
Фотки на радикале теряются почему то, поэтому выкладываю повторно в конце.

Вложения:
Заготовки.jpg [ 213.46 КБ | Просмотров: 6280 ]
Эскиз втулки.jpg
Эскиз втулки.jpg [ 114.42 КБ | Просмотров: 6280 ]
Шайба на петлю.jpg
Шайба на петлю.jpg [ 200.83 КБ | Просмотров: 6280 ]
Готовая петля.jpg
Готовая петля.jpg [ 208.94 КБ | Просмотров: 6280 ]
