Разыскиваю разъем в цепи обогрева наружных зеркал.
>>
#1
Разыскиваю разъем в цепи обогрева наружных зеркал.
19 янв 2012, 14:41
Пропал обогрев обоих наружных зеркал, причем обогрев заднего стекла работает, следовательно до разъема Т10b4 все нормально - проверил, так и есть и приходит на него и уходят с него два провода, объединенные на одну клемму и питание на них от выключателя есть. Стал искать дальше...не могу найти разъем Т1m, написано что он синий и находится за распределительным щитом слева! Объясните, что такое распределительный щит??? Это плата допреле или нет? Так полазал, но ничего не нашел...от разъема Т10b4 эти два провода уходят в жгут и с приветом... Можно было бы подозревать, что сломался провод на переходе в дверь, но неужели сразу в обеих дверях - подозрительно как то... и вряд ли, а разбирать еще и дверь - лениво как то пока. Думаю скорее всего проблема в разъеме Т1m, но найти пока не могу. Может кто то уже нашел его - подскажите? А то придется кидать новые провода...
#2
Re: Разыскиваю разъем в цепи обогрева наружных зеркал.
19 янв 2012, 22:57
проводка на на эл зеркала идет отдельным жгутом, от жгута, примерно в районе ручки открывания капота идут короткие отростки - масса(с клеммой), питание обогрева,питание регулировок, отростки эти длиной см 15 я думаю можно будет их отыскать...
#4
Re: Разыскиваю разъем в цепи обогрева наружных зеркал.
19 янв 2012, 23:05
масса- коричневый провод кольцо на конце обогрев- два белых провода на конце белая фишка регулировка -красно синий провод завтра с обеда буду в гараже....
#5
Re: Разыскиваю разъем в цепи обогрева наружных зеркал.
19 янв 2012, 23:10
Вот Валер может поможет.
Эээ, вообщем когда я был маленьким и юным, а точнее когда приобрёл 80ку, четыре года назад… то я ничего не соображал по машине… и по глупости своей отдавал её электрикам, чтобы мне сделали электростеклоподъепники и элекрозеркала. Сделали… до сих пор ругаюсь) и жалею об этом… ну не сцуть. вообщем пришлось удлинять провода после них… ну и подогрев зеркал они подключили… только куда — я ХЗ!) не работал подогрев вообщем… на днях исправил эту несправедливость и кидалово. что ж… вооружившись тестером, парой схемок(теперь без них никуда) У меня установлены родные зеркала, поэтому речь ниже пойдет о них же)
Подогрев зеркал
на самом зеркале имеется колодочка(на 5 контактов) с пронумерованными контактами(фотку забыл сделать, извиняюсь): 2-й контакт (коричневый): масса. 4-й контакт (белый): "+12V". Питание берём с кнопки обогрева заднего стекла! — на кнопке это 6-й контакт(белый) вотЪ и всё… проверить либо тестером наличие напряжения… ну или народными методами аля лампочка)хм, ну раз пошла такая пьянка. режь последний огурец! Подключение эл.зеркал:
схема электрозеркал блок предохранителей снизу 'джойстик' эл.зеркал, блин) колодка от 'джойстика' выше
распиновка колодки "джойстика"(7 контактов): 2-й контакт (красно-синий): +12V берём с контакта M75AS(предохранитель №18 на 5 ампер). 5-й контакт (коричневый): масса. 1-й контакт (зелёный) на 9-й контакт водительского эл.зеркала и оттуда, т.е.с 9-го контакта, в параллель с 9-м контактом пассижирского эл.зеркала 3-й контакт (красно-желтый): на 10-й контакт водительского эл.зеркала 4-й контакт (желто-черный): на 8-й контакт водительского эл.зеркала 6-й контакт (бело-черный): на 10-й контакт пассажирского эл. зеркала 7-й контакт (бело-гулубой): на 8-й контакт пассажирского эл.зеркала ---------------------Хм, надеюсь кому-то поможет… а то глупостями занимаюсь по-ходу) и такой вопрос: никто случаем не знает… гд
#6
Re: Разыскиваю разъем в цепи обогрева наружных зеркал.
19 янв 2012, 23:27

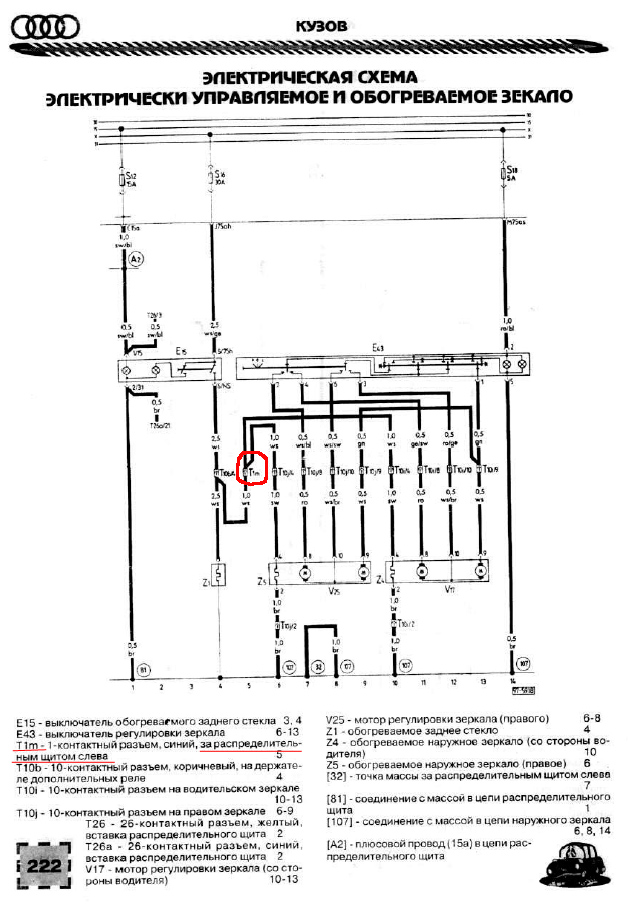

Вась, спасибо конечно, но схемы у тебя 1995 года, а значит это В4 или А4, а на В3 не так несколько - я схемку привел и там все прозвонил, но не могу пока найти разъемчика между двумя 10-ти контактными разъемами - из которых один на зеркале, а второй на плате доп реле!
#7
Re: Разыскиваю разъем в цепи обогрева наружных зеркал.
20 янв 2012, 11:18

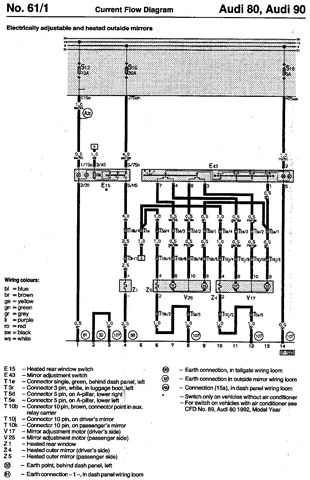

Валерий, не знаю поможет или нет, но я нашел такую же схему как у вас, только на английском языке. Только в плохом разрешении Но там всё равно можно разобрать то,что этот разъем назывется не t1m, а t1e и комментарий снизу написан такой: connector single, green, behind dash panel что переводится как :разъем одноконтактный, зеленый, за приборной панелью. Думаю что "распределительный щит" на вашей схеме - это неправильный перевод наших авторов
#8
Re: Разыскиваю разъем в цепи обогрева наружных зеркал.
20 янв 2012, 13:02
sanya писал(а) :
Думаю что "распределительный щит" на вашей схеме - это неправильный перевод наших авторов
Саня, спасибо! Я это сегодня предположил тоже и скинул приборку, но там ничего не оказалось! ВСЁ - ПРОПАЖА НАШЛАСЬ! Там где и говорил Денис, около клемм массы, НО....разъем оказался бело-фиолетовым и провода из него тонкие на 0,5 выходят, а не на 1,0, поэтому я его и не проверял (а видел с первого раза, как полез), и провода из фирменного жгута выходят, так что не колхоз, а неотраженные изменения конструкции. Ладно, дальше все просто, прозвонил - на правое все таки идет (там просто подзакис контакт), а на левое надо дверь разбирать или зеркало отвинчивать, чтобы до 10-ти контактного добраться, это чуть позже. Но главное теперь есть ясность! Дальше время и дело техники Всем спасибо!
